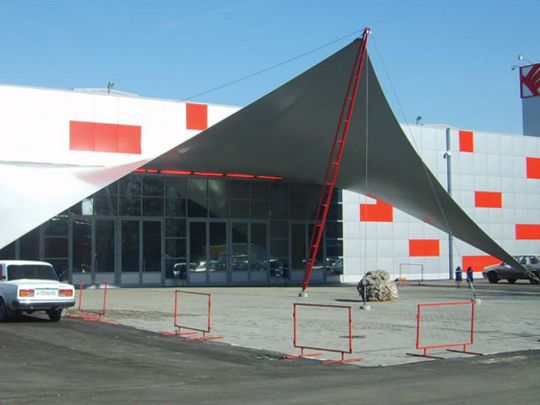

К3-Тент Про. Пошаговая инструкция работы в программе для тентов (теневых парусов).

Последовательность работы в программе К3-Тент Про можно условно разбить на 9 шагов:

К3-Тент. Создание пространственного каркаса состоящего из линий и дуг окружностей.
1. Создаём пространственный каркас из линий, определяющий ребра и точки крепления тента.

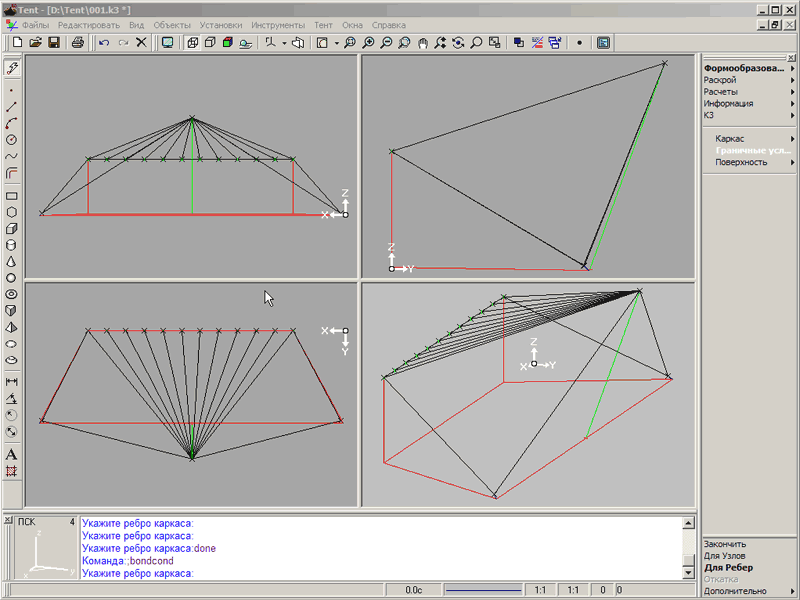

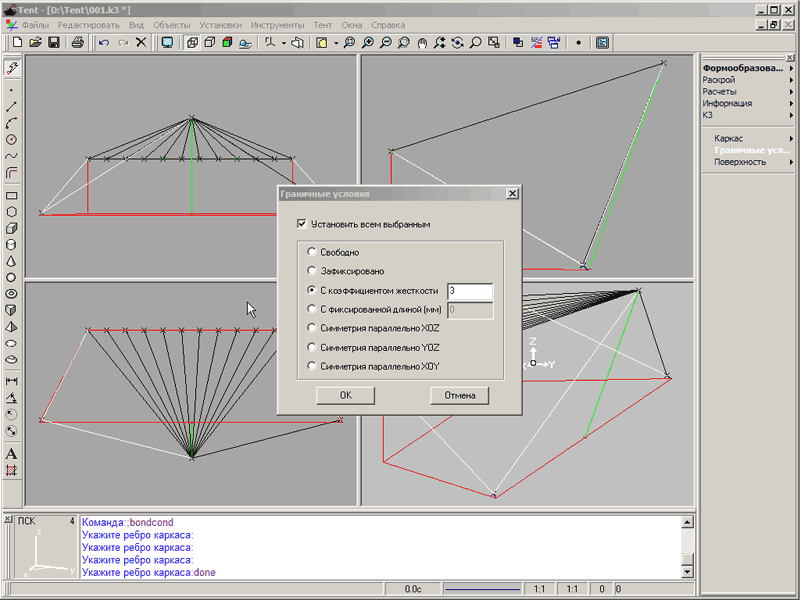

К3-Тент. Задание граничных условий на ребра и узлы каркаса.
2. Задаем граничные условия на ребра и узлы каркаса.

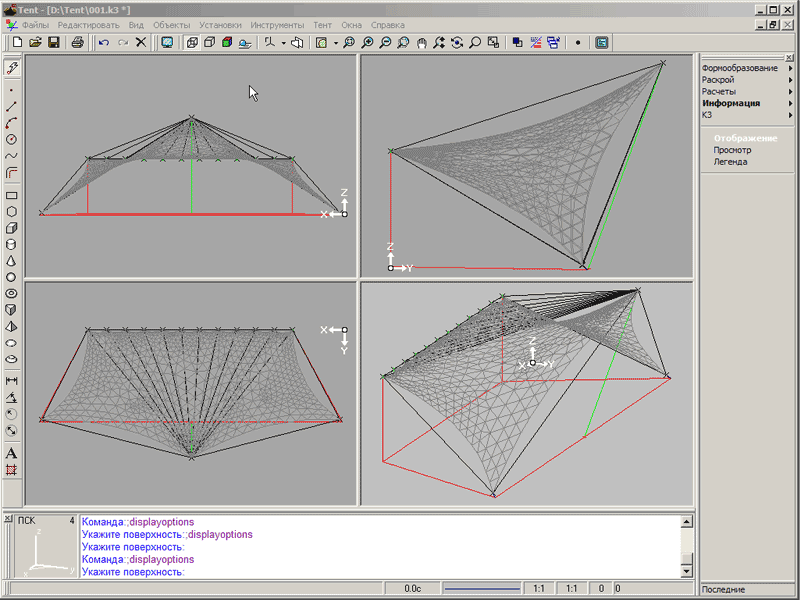

К3-Тент. Нахождение формы поверхности (formfinding). Автоматическое построение поверхности по заданному каркасу.
3. Программа автоматически строит поверхность тента (находит форму полотнища).

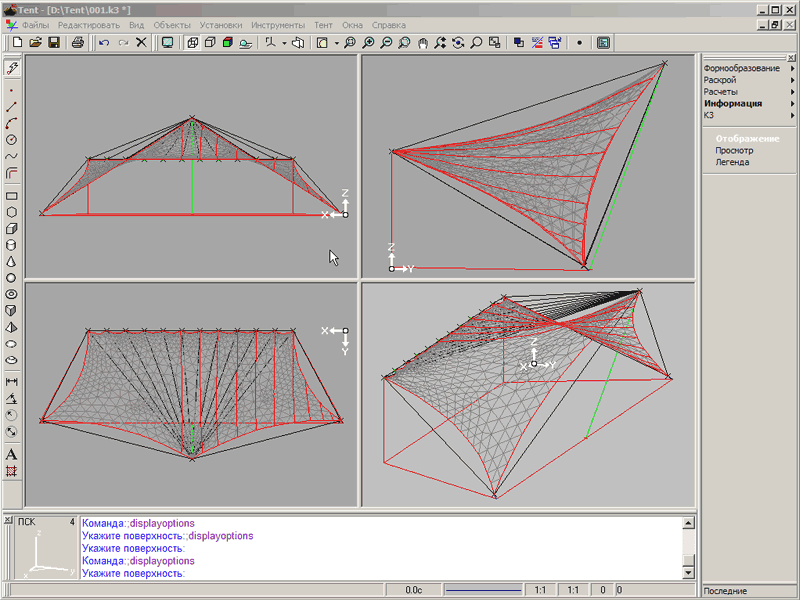

К3-Тент. Визуальный анализ кривизны поверхности. Синим окрашены вертикальные участки, красным - горизонтальные.
4. Анализируем поверхность на кривизну. Красным цветом окрашены горизонтальные участки.
К3-Тент. Линии уровня. Анализ кривизны поверхности.
5. Анализируем поверхности на отсутствие впадин. Построение линий уровня.
К3-Тент. Построений линий реза. Кратчайшая линия, сечение вертикальной плоскостью. Сечение произвольной плоскостью.
6. Строим линии разреза. Программа поддерживает несколько алгоритмов построения линий реза. Кратчайшая линия, вертикальной и произвольной плоскостью.
К3-Тент. Получение выкроек. Разворачивание 3D-кусков ткани на плоскость. Строиться теоретическая граница куска, линия отреза и линия сшивки с учетом толщины сварного шва.
7. Разворачиваем куски на плоскость. Построение выкроек. Выкройка может быть построена с координатной сеткой и без нее. На выкройке отображаются истинная граница лоскута, линия отреза и линия сварки.
К3-Тент. Просмотр выкройки. Выкройки могут быть выгружены через формат DXF на станки с ЧПУ.
8.1. Просматриваем полученные выкройки. В полученной выкройке можно скорректировать линию основы. В таблице показан процент искажения при развертке.

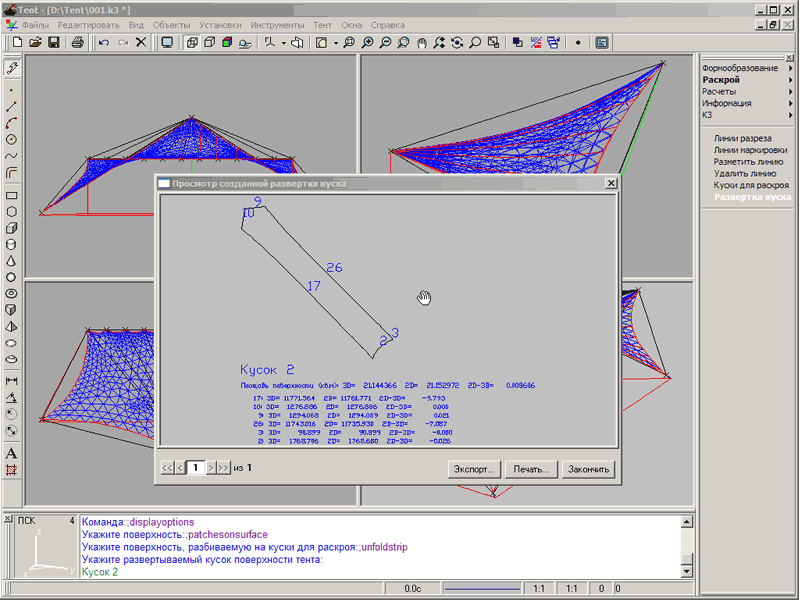

К3-Тент. Просмотр разверток.
8.2. Просмотр полученных выкроек. Подробный просмотр.
К3-Тент. Схема сшивки выкроек между собой.
9. Получение схемы сшивки (сварки) кусков поверхности между собой.
