Комплекс «К3-Тент Про» позволяет разработать архитектурно-строительную и производственную документации, необходимой при изготовлении тентовых конструкций произвольной сложности.
Технология проектирования тентовых конструкций в комплексе К3-Тент состоит из трех этапов:
Для создания тентовой конструкции в систему введен специальный объект Каркас.
Каркас представляет собой набор связанных друг с другом пространственных линий. В качестве линий могут выступать отрезки прямых линий и дуги окружностей. Каркас является заготовкой для будущей тентовой конструкции.

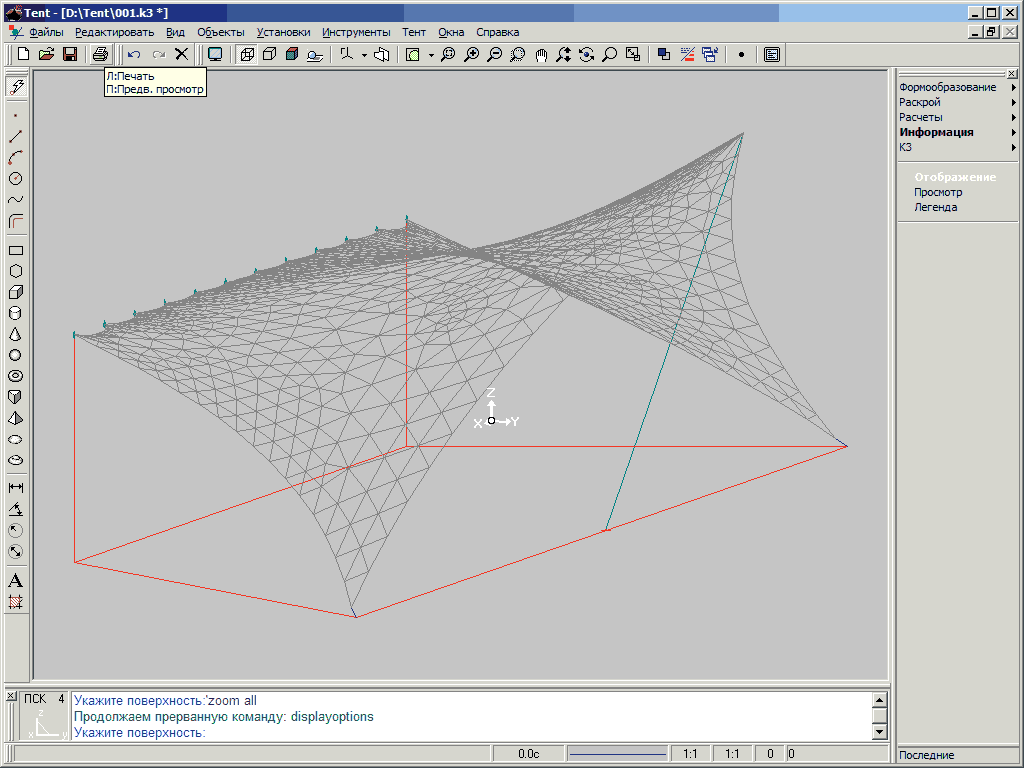

Узлы каркаса должны отвечать точкам крепления полотнища тента. Замкнутые топологические треугольники или четырехугольники каркаса автоматически воспринимаются системой в качестве фрагментов полотнища. Поэтому необходимо следить, чтобы топологических треугольников или четырехугольников не было на тех участках конструкции, где полотнище отсутствует.
В задачу конструктора входит создание объекта каркас. Поверхность полотнища отыскивается системой автоматически. Реализованный алгоритм автоматически обеспечивает отсутствие на поверхности полотнища «пузырей», складок и пр.
Формирование раскроя спроектированного полотнища тентовой конструкции является одним из основных и ответственных этапов проектирования.
Под раскроем мы будем понимать разделение полотнища тента на отдельные куски с последующим формированием плоских выкроек для каждого из полученных кусков полотнища. При разделении полотнища на куски необходимо помнить, что каждый из кусков представляет собой часть поверхности двоякой кривизны, который в общем случае точно на плоскость не разворачивается.
Такую процедуру развертки куски на плоскость будем называть плоским отображением, которое может быть осуществлено только приближенно. Точность плоского отображения тем выше, чем меньше гауссова кривизна участка поверхности. Как правило, плоское отображение позволяет получить выкройку с линейными размерами на 1-2% меньше соответственных линий на криволинейной поверхности. Поэтому при раскрое материала необходимо предусматривать соответствующий припуск.
На созданной 3D-модели тента конструктор наносит линии маркировки и линии разреза (будущие швы). В данной версии системы реализовано несколько различных алгоритмов построения линий на поверхности полотнища, включая алгоритм построения линии, кратчайшей между двумя произвольными точками.
Комплекс К3-Тент предоставляет конструктору возможность получения выкроек кусков тканевого полотнища в автоматическом режиме. Для этого достаточно указать требуемый кусок, либо выбрать все куски полотнища. Выкройка может быть выгружена в формате dxf для дальнейшего использования.
