K3-Tent. Программа проектирования теневых парусов. Программное обеспечение проектирования тентовых конструкций.

Состав комплекса К3-Тент

Комплекс К3-Тент имеет модульную структуру, позволяющую отдельно комплектовать каждое рабочее место в зависимости от его назначения произвольной сложности.

Состав комплекса К3-Тент:

  • К3 — геометрический 3D-редактор;
  • Модуль формообразования — создания 3D-модели тента. Обеспечивает поиск формы и визуализацию оболочки;
  • Модуль подготовки производства — модуль нанесения линий маркировки и разрезов на оболочку. Формирование и развертка лоскутов на плоскость. Получение выкроек. Создание схемы сборки (сварки) лоскутов.

Геометрический 3D-редактор К3

Данный модуль является основой комплекса К3-Тент. Он предназначен для создания, хранения и поддержки 3D-модели. По своей сути К3 – комплекс геометрического, твердотельного, 3D-моделирования, способная решать задачи различных отраслей машиностроения. Комплекс К3 в качестве стандартных базовых элементов, из которых создаются модели, использует набор линейных и твердотельных объектов. Все объекты располагаются в 3D-пространстве. В число линейных объектов входят точка, отрезок, дуга, окружность, сплайн и контур. При построении базовых линейных элементов не существует ограничений таких, как необходимость располагать точки контуров в одной плоскости. К твердотельным базовым элементам относятся: параллелепипед, цилиндр, конус, сфера, тор, призма, пирамида, эллипсоид и шаровой пояс.

Для построения сложных моделей применяются формообразующие, булевы и другие операции комплекса. Одним из мощных и удобных способов строить сложные пространственные объекты является использование формообразующих операций над базовыми элементами. Например, создание тел вращения, выдавливания, винтовых поверхностей, натяжение поверхности на произвольные неплоские сечения, движением образующей по направляющей, кусок Кунса, линейчатые поверхности и сшивка поверхностей в единое целое. Наряду с использованием формообразующих операций при создании тел сложной формы, в комплексе используются команды выполнения булевых операций над 3D-объектами. Над любыми 3D-объектами можно выполнить операции:

  • объединение объектов;
  • вычитание объектов;
  • пересечение объектов.


В комплексе K3 можно получить целый ряд механических характеристик выполнением одной команды и указанием исследуемого объекта или группы объектов. К таким характеристикам относятся вычисление объема, площади поверхности, массы, веса, моментов инерции и т.д. Внешний вид модели не является единственной характеристикой, дающей полное представление о предмете. С конкретными вещами, как правило, связано большое количество информации, не относящейся к геометрическим характеристикам. Например, цена, идентификационный номер детали, дата изготовления. Для всей полноты представления модели как объекта реального мира комплекс дает возможность присваивать объектам негеометрическую информацию. Информация представляется в виде атрибутов – числами, текстами. Пользователь сам определяет количество необходимых атрибутов, присваивает им имена и тип. Созданный атрибут в дальнейшем может быть присвоен и отредактирован. Комплекс К3 обеспечивает передачу информации, связанной с объектом, в различные базы данных через ADO интерфейс. Это свойство позволяет легко получить, например, спецификацию на оборудование, расставленное в помещении. K3 не замыкается на собственном способе хранения данных. Развитая подсистема импорта/экспорта данных дает возможность обмениваться геометрической информацией с другими широко используемыми системами. В число файловых форматов входят такие форматы хранения данных, как DXF, OBJ, DAE, STL и еще 70 форматов.

«Модуль Формообразования»

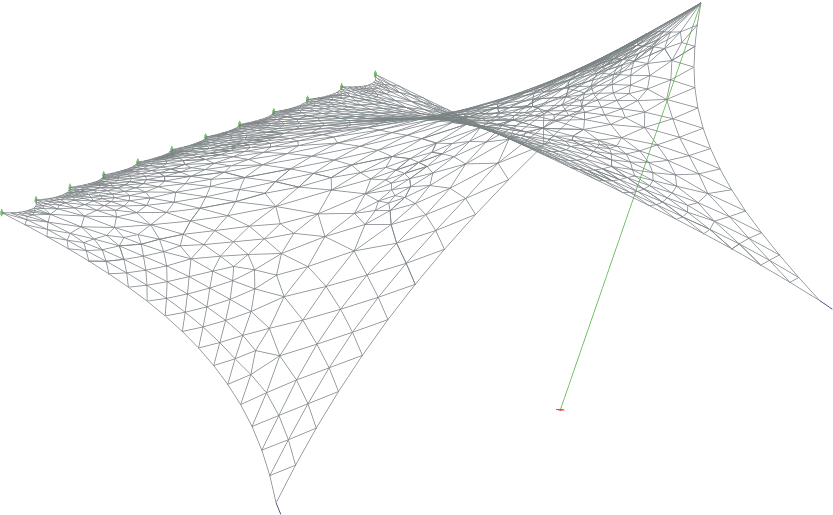

К3-Тент. Модуль формообразования.

Предназначен для создания пространственной модели тента.

Модуль позволяет задавать пространственные координаты закрепленных узлов и ребер тента. Определять граничные условия. На основании этой информации модуль в автоматическом режиме находит форму оболочки, как поверхность минимальной площади. Модуль значительно упрощает и ускоряет создание поверхности тента, что обеспечивает быстрый и качественный перебор большого количества вариантов формы.

«Модуль Подготовки производства»

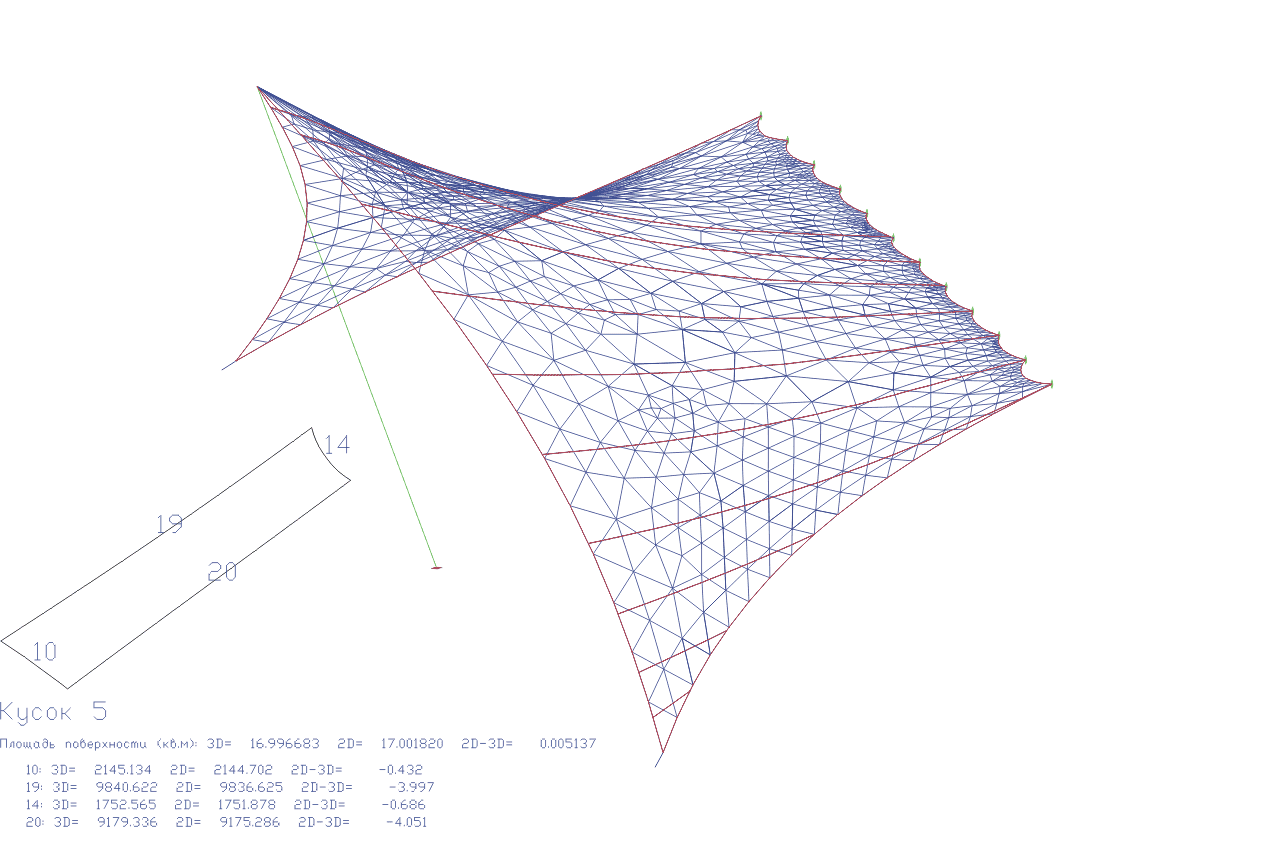

К3-Тент. Модуль подготовки производства.

Предназначен для выполнения конструкторских работ связанных с изготовлением тента.

Модуль позволяет нанести линии разреза и линии маркировки на поверхность. Разрезать поверхность на лоскуты. Определить площади и длины сторон лоскутов. Сформировать выкройки, т.е. развернуть лоскуты на плоскость. Передать данные во внешние системы через графический формат.
